		*Optiskt LNB-32*

	Fiberoptiskt LNB från Global Invacom som konverterar alla 4 IF banden (H/H-H/L-V/H-V/L) till en optisk utgång som levererar en bredbandig 1310 nm optisk signal. Den optiska signalen konverteras sedan åter till “de 4 Universal banden” via Optiska Noder (se nedan). LNB-32 har kapacitet att leverera signalen till 32 noder inom 10 km. Optisk förlust försummbara 0,3 dB/km. Fiberanslutning via standard FC/PC kontakt. Strömförsörjning via 12V separat nätdel med F-anslutning (levereras med nätdel). Finns med inbyggd matare (40 mm fattning) och C120.

Optiskt LNB-32 art 511100 Optiskt LNB-32 C120 art 511101
Utgångar	1xoptisk FC/PC 1xF-kontakt för PSU
Ingångfrekvens	10,7-12,75 GHz
Utgångsfrekvens	950-5450 MHz 1310 nm
Optisk utgångsnivå	7 dBm
Dämpning	0,3 dB/km
Strömförsörjning	12V/450mA via PSU
Produktblad Produktblad (eng)




	*Optisk Nod Twin/Quad*

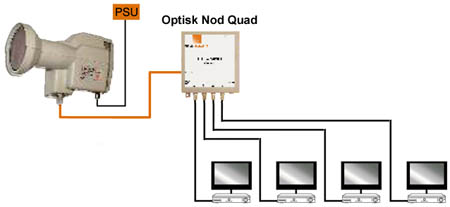

	Global Invacoms Optiska Noder är utvecklade för att användas med deras optiska LNB-32 antingen via ett Passivt Optiskt Nätverk (PON) eller direktanslutning LNB - Nod (här används dämpsats). Den Optiska Noden tar emot den optiska signalen från LNBt och konverterar tillbaka signalen till IF. Ut får man sedan vanlig “universal- signal” motsvarande ett Twin eller Quad LNB beroende på modell. Upp till 32 Optiska Noder kan anslutas till ett LNB-32 och 2-4 satellit- mottagare per Nod. Både Twin och Quad spänningsmatas direkt via de anslutna mottagarna.

Optisk Nod Twin art 511122 Optisk Nod Quad art 511123
Ingång	1xoptisk FC/PC
Utgångar	2/4xF-kontakt
Ingångsfrekvens	950-5450 MHz 1310 nm
Utgångsfrekvens Höga/Låga bandet	1100-2150 MHz 950-1950 MHz
Bandväxling Höga/Låga bandet	>15,5V, 22 kHz <14,5V, 22 kHz
Strömförsörjning	<330 mA via mottagare
Produktblad (eng)




	*Optisk Nod Quattro*

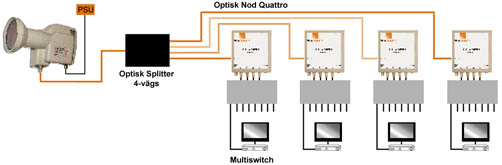

	Optisk Nod Quattro levererar de fyra universal banden på separata utgångar och används för HC och Multiswitch system. Denna modell matas av separat nätdel. Övriga specifikationer som Twin/Quad.

Optisk Nod Quattro art 511124
Ingång	1xoptisk FC/PC
Utgångar	4xF-kontakt
Ingångfrekvens	950-5450 MHz 1310 nm
Utgångsfrekvens Höga/Låga bandet	1100-2150 MHz 950-1950 MHz
Fast pol Höga/Låga bandet	>15,5V, 22 kHz <14,5V, 22 kHz
Strömförsörjning	<330 mA via PSU
Produktblad (eng)






	*Optisk Splitter 2, 3, 4, 8-vägs*

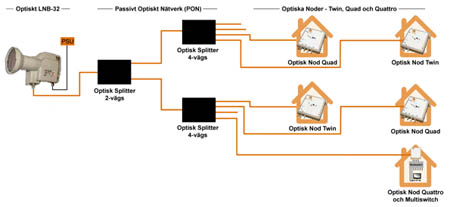

	Med Global Invacoms Optiska Splitters bygger du ett Passivt Optiskt Nätverk (PON). De kan användas i önskad kombination för att dela upp signalen från det Optiska LNBt ända upp till 32 Optiska Noder, Twin, Quad eller Quattro. Levereras med 1m kabel och FC/PC kontakt både in och ut.

Optisk Splitter 2-vägs art 511132 Optisk Splitter 3-vägs art 511133 Optisk Splitter 4-vägs art 511134 Optisk Splitter 8-vägs art 511138
Ingångar	1xoptisk FC/PC
Utgångar	2/3/4/8xoptisk FC/PC
Kabellängd	1m






	*Optisk Fiber*

	3mm armerad Optisk Fiber med förmonterade FC/PC kontakter. Finns i längder från 1m upp till 200m.

Optisk Fiber 1m FC/PC art 511151
Optisk Fiber 3m FC/PC art 511153
Optisk Fiber 5m FC/PC art 511155
Optisk Fiber 10m FC/PC art 511160
Optisk Fiber 15m FC/PC art 511161
Optisk Fiber 20m FC/PC art 511162
Optisk Fiber 30m FC/PC art 511163
Optisk Fiber 40m FC/PC art 511164
Optisk Fiber 50m FC/PC art 511165
Optisk Fiber 75m FC/PC art 511166
Optisk Fiber 100m FC/PC bob art 511167
Optisk Fiber 150m FC/PC bob art 511168
Optisk Fiber 200m FC/PC bob art 511169




	*Optisk Kontakt FC/PC*

	Används för att koppla ihop två förkontakterade fiberkablar.

Optisk Kontakt FC/PC art 511181




	*Optisk Dämpsats 5dB, 10dB, 15dB FC/PC*

	Används i ett optiskt nät utan splitters för att få rätt signalnivå.

Optisk Dämpsats 5dB FC/PC art 511186
Optisk Dämpsats 10dB FC/PC art 511187
Optisk Dämpsats 15dB FC/PC art 511188




	*Optisk Övergång SC/PC till FC/PC*

	Används för att koppla ihop en förkontakterad fiberkabel (FC/PC) med en standard fiberkabel (SC/PC).

Optisk Övergång SC/PC-FC/PC art 511183
