[Produktkarta]

Knapp1S
KnappTon
Knapp1E
AM-A

Modell

Ing.

Band och förstärkning

AM-A
art 500640

3

FM/DAB 20 dB

UHF 32 dB

UHF 32 dB

Produktblad

Lte

Justerbar förstärkning:
-20 dB (FM/DAB) resp -16 dB (UHF)

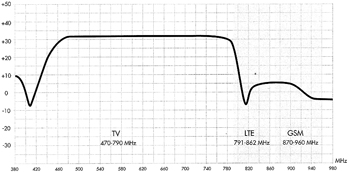

AM-A Mastförstärkare 4G/Lte

Ny antennförstärkare från Alcad för mastmontage.
AM-A är anpassad efter DTT-sändningarna som kommer
att sända upp till kanal 60 (790 MHz) och spärrar effektivt
bort frekvenserna över som får användas till 4G.
Med justerbar förstärkning och DC-pass på UHF.
3 ingångar och 2 utgångar, där den andra har 10 dB
lägre utnivå i förhållande till den första.
Separat nätdel (24 V).

Behöver du enbart 4G/Lte filter
så hittar du dessa under Passivt...

AM-406

AM-serien Mastförstärkare

Modell

Ing.

Band och förstärkning

AM 102
art 500625

1

UHF 24 dB ej justerbart

AM 903
art 500631

2

BI/FM/BIII 29 dB

UHF 40 dB

AM 306
art 500637

3

BI/FM/BIII 30 dB*

UHF 40 dB

UHF 40 dB

AM 406
ar 500638

4

BI 26 dB

FM 26 dB

BIII 26 dB

UHF 38 dB

AM 407
art 500639

4

BI/FM 26 dB

BIII 26 dB

UHF 38 dB

UHF 38 dB

Produktblad

Antennförstärkare från Alcad för mastmontage.
Många olika modeller för att passa alla installationer.
Justerbar förstärkning, separat på VHF och UHF.
Skärmat metallchassi. F-anslutning.
Modeller med 1 och 2 ingångar har dubbla utgångar,
där den andra har 10 dB lägre utnivå i förhållande till
den första.
Separat nätdel (24 V).

Justerbar förstärkning:
-22 dB (VHF) resp -16 dB (UHF)

*) Förstärkning FM 14 dB

Modell

Ing.

Band och förstärkning

AMB 823
art 359823

2

BI/FM/BIII 28 dB

UHF 38 dB

AMB 832
art 359832

3

BI/BIII 28 dB

K21-37 38 dB

K38-69 38 dB

AMB 835
art 359835

3

BI/FM 28 dB

BIII 28 dB

UHF 38 dB

Produktblad

Justerbar förstärkning:
-25 dB (VHF) resp -15 dB (UHF)

Notchfilter 1 > 12 dB 390 MHz, 7 dB 660 MHz
Notchfilter 2 > 16 dB 445 MHz, 7 dB 720 MHz
Notchfilter 3 > 4 dB 600 MHz, 11 dB 975 MHz

AMB 800 Mastförstärkare

Fagors 800-serie är utvecklad för marksänd digital-TV;
Hög ingångskänslighet och utnivå samt lågt brustal.
Den mekaniska konstruktionen på AMB 800 garanterar
dessutom bästa möjliga immunitet mot störningar utifrån.
Max utnivå 114 dBµV. F-anslutning. Testuttag -30 dB.
Mastklammer av metall. 3 st Notchfilter för UHF-bandet.
Separat nätdel (24 V),

AL-110

AL 100, AL 110 Nätdelar

För matning av mastförstärkare och antenner med inbyggd förstärkare.
1 ingång och 2 resp. 4 utgångar. F-anslutning.

AL 100  art 500650

Nätdel; 24 VDC, 100 mA. 2 utgångar

AL 110  art 500651

Nätdel; 24 VDC, 100 mA. 4 utgångar

FP13L

FP 13L

Linjeförstärkare, vattentät för utomhusmontering.
Spänningsmatning direkt från markboxen eller från
separat nätdel och DC-inserter.
Förstärkning 18 dB. Drivspänning 5V. F-anslutning.

FP 13L  art 500690

Förstärkning 5-862 MHz

18 dB

AI 200
AI 400

Ai 100, Ai 200, Ai 400 Förstärkare med nätdel

Bredbandsförstärkare för inomhusbruk med inbyggd nätdel.
Från Alcad. Separat justering för VHF och UHF.
Med 2 (Ai 100, Ai 200) resp 4 (Ai 400) utgångar.

AI 100  art 500655
AI 200  art 500656

Förstärkning VHF

14 dB (-16 dB)

Förstärkning UHF

24 dB (-12 dB)

AI 100 har utgång 2 dämpad 11 dB i
förhållande till utgång 1

AI 400  art 500659

Förstärkning VHF

20 dB (-16 dB)

Förstärkning UHF

28 dB (-12 dB)

Produktblad

AI 20002

AI 221, AI 223 Förstärkare för kabel-TV

Bredbandsförstärkare med returband och S-kanaler.
1 ingång och 2 utgångar. Inbyggd nätdel.
Förstärkning 25 dB för VHF/UHF, justerbar -20 dB.

AI 221  art 500654
AI 223  art 500658

Frekvensområde AI 221

0-30, 47-862 MHz

Frekvensområde AI 223

0-65, 86-862 MHz

Förstärkning VHF/UHF

25 dB (-20 dB)

Förstärkning Retur

-5,5 dB

Produktblad

CA 313
CA 22002

Modell

Ing.

Band och förstärkning

CA 210
art 500666

1

VHF 24 dB  UHF 25 dB

CA 310
art 500661

3

BI/FM/BIII 35 dB

UHF 42 dB

UHF 42 dB

CA 312
art 500662

4

BI/FM
20 dB

VHF
20 dB

UHF
30 dB

UHF
30 dB

Produktblad

Modell

Ing.

Band och förstärkning

CA 220
art 500669

2

TV 22 dB

SAT 25 dB

AI 410
art 500660

1

TV 12 dB  SAT 25 dB

Produktblad CA 220  Produktblad AI 410

CA-serien Multibandförstärkare

Multibandsförstärkare från Alcad i olika utföranden;
CA 210 > 1 ingång - VHF/UHF. 2 utgångar. 24 VDC ut.

CA 310 > 3 ingångar - BI/FM/BIII, UHF, UHF. 2 utgångar.

CA 312 > 4 ingångar - BI/FM, VHF, UHF, UHF. 2 utgångar.

CA 220 > 2 ingångar - TV, satellit. 4 utgångar.

AI 410 > 1 ingång - 40-2150 MHz. 4 utgångar.

Inbyggd nätdel. Separat justering av förstärkning.

Upp04
