Banner 1400 Barcom
RB-900 LTE700 Lte compatible

RB 900
art 500668

Lågpassfilter 4G/Lte 0-694 MHz

700

FR-900 LTE700

RB 900 Lte Filter, 694 MHz  NYHET!

LTE 700 FILTER FRÅN ALCAD.
Frekvensområde 0-694 MHz.
Spärr 702 MHz 15dB, 726-960 MHz 60dB.
DC-pass. F hona-F hona.

FR-900

FR 900
art 500652

Lågpassfilter 4G/Lte 0-694 MHz

Lte compatible

700

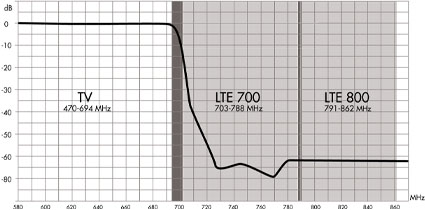

FR 900 Lte Filter, 694 MHz  NYHET!

LTE 700 FILTER FRÅN ALCAD FÖR MASTMONTAGE.
Frekvensområde 0-694 MHz.
Spärr 702 MHz 15dB, 726-960 MHz 60dB.
DC-pass. F-anslutningar.

Lte compatible
DKTComega LTE 790T

LTE 694T
art 361663

Lågpassfilter 4G/Lte 5-694 MHz

700

LTE 694T Lte Filter, 694 MHz  NYHET!

LTE 700 FILTER FRÅN DKTCOMEGA FÖR UTOMHUSBRUK.
Frekvensområde 5-694 MHz.
Spärr 702 MHz 15dB, 726-1006 MHz 50-60dB.
DC-pass. F hane - F hona.

MM-406

Modell

Ing.

Band

MM 200
art 500617

2

VHF-FM-UHF dc

VHF-FM-UHF dc

MM 207
art 500612

2

VHF-FM

UHF

MM 307
art 500613

3

VHF-FM

UHF

UHF dc

MM 406
art 500614

4

BI

FM

BIII

UHF

MM Sammankopplingsfilter

Sammankopplingsfilter från Alcad.
Med skärmat metallchassi och mastkåpa av plast.
F-anslutning. DC-genomgång för drivspänning till för-
förstärkare. MM 200 kan även användas som grenfilter.

Splitters 5-2400 Alcad

FI 244
art 500605

2 utgångar, dc, dämpning 4,5-5,5 dB

FI 374
art 500623

3 utgångar, dc, dämpning 9-10,5 dB

FI 474
art 500606

4 utgångar, dc, dämpning 9-11 dB

FI 594
art 500624

5 utgångar, dc, dämpning 13-15 dB

SD 100
art 500610

Mastkåpa

SD 003
art 500608

Väggkåpa

FI Grenfilter

Dämpning vid 862 reps. 2150 MHz

Grenfilter från Alcad med 2-5 utgångar. F-anslutning.
Frekvensområde 5-2400 MHz. DC-genomsläpp för förstärkare.
Skyddsdiod på alla utgångar.
Mastkåpa eller väggkåpa beställes separat.

FR-619 Lte

FR 619
art 500621

Lågpassfilter 4G/Lte 0-790 MHz

Dämpning
790 MHz = 5 dB
795 MHz = 20 dB
800 MHz = 38 dB
805 MHz = 45 dB
810 MHz = 53 dB

Alcad LTE Filter

FR 619 4G/Lte Filter, 790 MHz

Mastfilter från Alcad för att hantera Lte-störningar.
FR 619 spärrar effektivt bort frekvenserna över 790 MHz, som får
användas till 4G/Lte.
Frekvensområde 0-790 MHz. DC-pass.

FR 519
art 500649

Lågpassfilter 4G/Lte 0-774 MHz

FR-519

Dämpning
774 MHz =  5 dB
780 MHz = 20 dB
785 MHz = 38 dB
790 MHz = 45 dB
795 MHz = 53 dB

Alcad LTE Filter 774

FR 519 4G/Lte Filter, 774 MHz

Mastfilter från Alcad för att hantera Lte-störningar.
FR 519 spärrar effektivt bort frekvenserna över 774 MHz.
Frekvensområde 0-774 MHz. DC-pass.

RB-619 Lte

RB 619
art 500618

Lågpassfilter 4G/Lte 0-790 MHz

Dämpning
790 MHz = 5 dB
795 MHz = 20 dB
800 MHz = 38 dB
805 MHz = 45 dB
810 MHz = 53 dB

RB 619 4G/Lte Filter, 790 MHz

Inomhusfilter från Alcad för att hantera Lte-störningar.
RB 619 spärrar effektivt bort frekvenserna över 790 MHz, som får användas till 4G/Lte.
Frekvensområde 0-790 MHz. DC-pass. F-hona -- F-hona.

LTE 5760 Zn
art 357261

Lågpassfilter 4G/Lte 5-766 MHz

FTE LTE 5760 Zn

Dämpning
774 MHz =  8 dB
780 MHz = 24 dB
785 MHz = 45 dB
790 MHz = 58 dB

LTE 5760 Zn 4G/Lte Filter, 766 MHz

Lte filter från FTE för använding utomhus.
Frekvensområde 5-766 MHz. Spärr 790-1000 MHz.
DC-pass. F-hane -- F-hona.

DKTComega LTE 790T

LTE 790T
art 361662

Lågpassfilter 4G/Lte 5-790 MHz

LTE 790T 4G/Lte Filter, 790 MHz

Lte filter från DKTComega för användning utomhus.
Frekvensområde 5-790 MHz. Spärr 822-1006 MHz.
DC-pass. F-hane -- F-hona.

DKTComega LPF 300

LPF 300F-C
art 361660

Lågpassfilter 5-300 Mhz

LPF 300F-C Lågpassfilter

Lågpassfiler från DKTComega för användning inomhus.
Frekvensområde 5-300 MHz. Spärr 342-862 MHz (50 dB).
DC-pass. F-hane -- F-hona.

DKTComega LPF 300

LPF 400F
art 361661

Lågpassfilter 5-400 Mhz

LPF 400F Lågpassfilter

Lågpassfilter från DKTComega för användning inomhus.
Frekvensområde 5-400 MHz. Spärr 470-860 MHz (50 dB).
DC-pass. F-hane -- F-hona.

DKTComega RPS 65

RPS 65
art 361664

Spärrfilter 5-65 Mhz

RPS 65 Spärrfilter

Spärrfilter från DKTComega för returbandet 5-65 MHz (45 dB).
Frekvensområde 87-1000 MHz.
F-hane -- F-hona.

FR-413

FR 413
art 500609

Dämpning 4 st 0-14 dB
F-anslutning
Frekvensområde 470-862 MHz
Mastkåpa
Fler filter per kanal ger dämpning:
1=14dB, 2=33dB, 3=44dB, 4=52dB
(+-12dB)

FR-413 1-4xfilter

FR 413 Spärrfilter (Notchfilter) 4xUHF

Spärrfilter för mastmontage. Består av 4 filter som kan trimmas
individuellt till valfri kanal inom UHF-bandet. Dessa kan även
trimmas till samma kanal för att öka dämpningen.

FR-015

FR 015
art 500671

Spärrfilter 460-470 MHz
Dämpning 25 dB

FR-015 466 MHz

FR 015 Spärrfilter 460-470 MHz

Spärrfilter för mastmontage. Dämpar frekvensen 460-470 MHz,
max 25 dB (466 MHz).

FL 100
art 500599

Spärrfilter GSM

SD 100
art 500610

Mastkåpa

SD 003
art 500608

Väggkåpa

FL-100

FL 100 GSM filter

FL 100 eliminerar störningar från GSM telefoner.
Frekvensområde 47-862 MHz. DC-genomsläpp. Testuttag.
20 dB dämpning vid 890 MHz resp. 35 dB vid 960 MHz.
Passar med mastkåpa SD 100 eller väggkåpa SD 003.

FR1

Modell

Beskrivning

FR 1
art 323725

Dämpning 0-20 dB. IEC-anslutning
Frekvensområde 5-860 MHz

FR 1F
art 359776

Dämpning 0-20 dB. F-anslutning
Frekvensområde 5-2400 MHz

D-3
art 359784

Dämpning 3 dB. F hane-F hona

D-6
art 359785

Dämpning 6 dB. F hane-F hona

D-10
art 359787

Dämpning 10 dB. F hane-F hona

D-12
art 359786

Dämpning 12 dB. F hane-F hona

D-20
art 359788

Dämpning 20 dB. F hane-F hona

FR1F
D-6 hanehona

Dämpsatser

Dämpsatser med frekvensområde 47-862 MHz. Med
DC-genomsläpp.

Upp05
