OD200P
art 511572

1 ingång SC/APC
1 utgång PG11 (2 med plug-in)
Testpunkt 1 ut och 1 retur F (-20 dB)
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -7 -- 2 dBm
Frekvensområde 47-862 MHz (87-862 med retur)
Max utnivå 114 dBµV
Nivåjustering 10 dB
Slope 10 dB
Retur 5-65 MHz (med plug-in)
Nivåjustering retur 25 dB
Spänning 230 V
Mått 229(269)x159x120 mm

Produktblad OD200P en

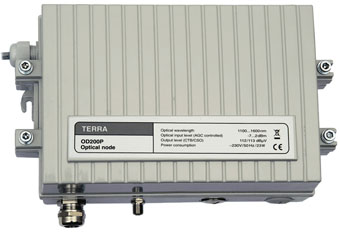

OD200P Optisk nod

OD200P Optisk nod

OD200P är en avancerad optisk nod med elektronisk inställning av alla
parametrar och LED som visar den optiska ineffekten. Optisk AGC håller
utnivån konstant vid ineffekt mellan -7 och 2 dBm. OD200P kan utrustas
med olika plug-in moduler enligt önskemål, t ex optisk retursändare,
splitter (2 utgångar), Ingress-blocking-filter och övervakning.

OD120
art 511571

1 ingång SC/APC
1 eller 2 utgångar F (switch)
Testpunkt ut F (-20 dB)
Ethernet RJ45
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -7 -- 2 dBm
Frekvensområde 47-862 MHz
Max utnivå 113 dBµV
Nivåjustering 15 dB
Slope 15 dB
Spänning 230 V
Mått 173(213)x138x76 mm

Produktblad OD120 en

OD120 Optisk nod

OD120 Optisk nod

OD120 är en välutrustad optisk nod med elektronisk inställning av alla
parametrar och LED som visar den optiska ineffekten. Optisk AGC håller
utnivån konstant vid ineffekt mellan -7 och 2 dBm. Med OD120 kan man
övervaka alla viktiga data via Ethernet (mjukvara medföljer). Här finns
också kontrollerbara in- och utgångsportar för styrning av externa enheter.

OD110 Optisk nod

OD110R
art 511582

1 ingång SC/APC
1 utgång F
Testpunkt 1 ut och 1 retur F (-20 dB)
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -7 -- 2 dBm
Frekvensområde 87-1002 MHz
Max utnivå 113 dBµV
Nivåjustering 15 dB
Slope 15 dB
Retur 5-65 MHz
Optisk uteffekt retur 2 mW
Nivåjustering retur 25 dB
Spänning 230 V
Mått 173(213)x138x76 mm

Produktblad OD110R en

OD110R Optisk nod

OD110R är en avancerad optisk nod med inbyggd retursändare och optisk
AGC. Den har elektronisk inställning av alla parametrar och LED som visar
den optiska ineffekten. OD110R har också ett switchbart Ingress-blocking-
filter, 5 MHz pilot generator och fjärrövervakning via Terras “MasterWatch”-
system.

OD100
art 511570

1 ingång SC/APC
1 utgång F
Testpunkt ut F (-20 dB)
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -7 -- 2 dBm
Frekvensområde 47-862 MHz
Max utnivå 113 dBµV
Nivåjustering 15 dB
Slope 15 dB
Spänning 230 V
Mått 173(213)x138x76 mm

Produktblad OD100 en

OD100 Optisk nod

OD100 Optisk nod

OD100 är en optisk nod med hög utnivå och optisk AGC. Den har elektronisk
inställning och LED som visar den optiska ineffekten och andra parametrar.
Metallkapsling och testpunkt är andra fördelare med denna nod.

OD001A
art 511561
OD002
art 511562

1 ingång SC/APC
1 utgång F
Testpunkt ut F (-20 dB)
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -7 -- 2 dBm
Frekvensområde 47-862 MHz
Max utnivå 94 resp 106 dBµV
Nivåjustering 10 dB
Slope 0/5/10 dB
Spänning 230 V (OD001A även DC 12-18V)
Mått 186x95x47 mm

Produktblad OD001A, OD002 en

OD001A Optisk nod

OD001A, OD002 Optisk mini nod

OD001A och OD002 är kompakta och mycket prisvärda optiska mini noder.
De har elektronisk inställning av alla parametrar och LED som visar den
optiska ineffekten. Optisk AGC håller utnivån konstant vid ineffekt mellan -7
och 2 dBm. Metallkapsling, testpunkt (-20 dB) och låg strömförbrukning är
andra fördelare med dessa noder.

OD003 Optisk micro nod

OD003
art 511551

1 ingång SC/APC
1 utgång F
Våglängd 1100-1600 nm
Ingångsnivå (optisk AGC) -10 -- -3 dBm
Frekvensområde 47-1002 MHz
Max utnivå 82 dBµV
Nivåjustering 15 dB
Spänning 230 V
Mått 133x73x39 mm

Produktblad OD003 en

OD003 Optisk micro nod

OD003 är en mycket kompakt optisk micro nod.
Den har elektronisk inställning av alla parametrar och LED som visar den
optiska ineffekten. Optisk AGC håller utnivån konstant vid ineffekt mellan -10
och -3 dBm. Utnivå 82 dBµV.
